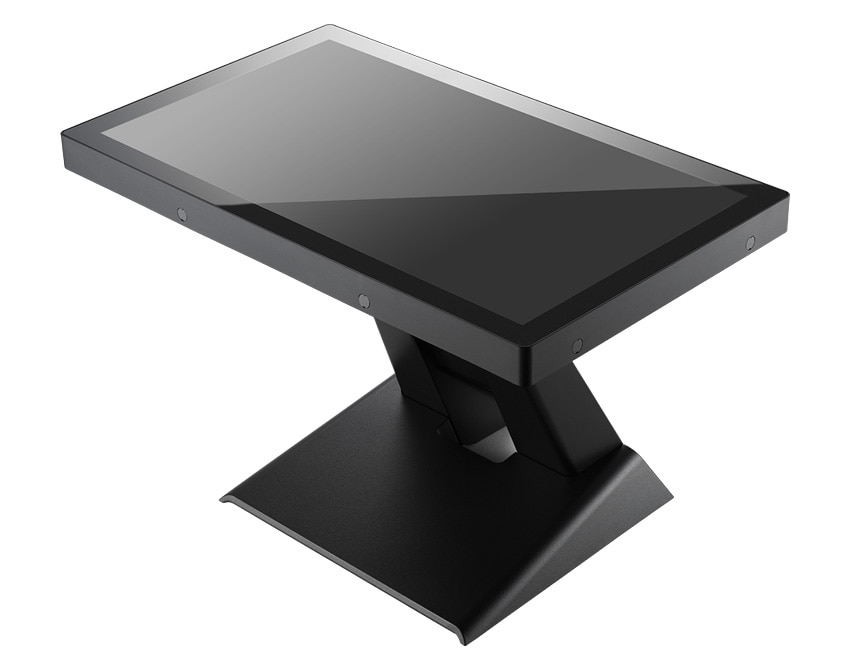

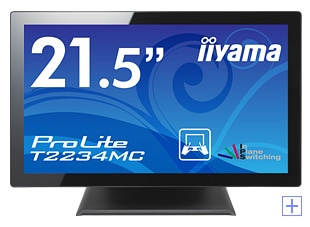

iiyama｜21.5型タッチパネル液晶

ProLite T2234MC

マーベルブラック

55cm（21.5型）スタンドタイプタッチパネル液晶ディスプレイ
投影型静電容量タッチ方式（USB通信）
マルチタッチ機能対応
防塵防滴　IP54対応
タッチ耐久回数　無制限
ワイドレンジスタンドで上下の角度調節が自由自在
いたずら防止のメニューロックモード搭載
DVI-D端子、D-Subミニ15ピンの2系統入力
J-MossやRoHS 6物質閾値以下に対応（除外項目を除く）
iiyamaカラー　マーベルブラック
メーカー希望小売価格(税別)：オープン価格

投影型静電容量方式タッチパネルを採用

近年タブレットPCやスマートフォンなどで多く使われているタッチパネルの方式にあたります。軽く触れるだけで直感的な操作ができる使いやすさや、複数の指で画像の拡大や移動などの操作ができる事が投影型静電容量方式（Projected Capacitive）の特徴です。

透明電極のパターン層の上にガラスカバーを配置し、指が触れることによる静電容量の変化を検出し、位置を特定しております。

長所

90％の高透過率
傷や水滴や油・埃に強い
タッチ回数無制限（破損するまで）の耐久性
直感的な操作性が可能
マルチタッチが可能
ベゼルフリーが可能

短所

ペンや手袋に反応しにくい
設置環境の影響を受けやすい
構造が複雑

タッチ方式		投影型静電容量結合方式	5線式アナログ抵抗膜方法	超音波表面弾性波方式
タッチ耐久性		◎	○	◎
透過率		○	△	◎
耐傷性		○	△	◎
分解能		○	◎	○
位置精度		○	○	◎
視差		◎	○	◎
入力方法	ペン	△ （専用ペン）	◎	○ （素材による）
	手袋※1	×　※2	◎	○
	指	◎	◎	◎
	爪先	×	◎	×
耐環境性	水滴	○	○	×
	油	○	○	△
	埃の堆積	○	○	△
	異物	○	○	×
マルチタッチ		可（相互容量方法）	×	×　※3
ベゼルフリー		可	可	×
コスト		△	◎	○
主流用途		キオスク/ゲーム機	POS/医療機器/生産設備用端末	公共情報端末/銀行/店頭端末/キオスク

※1　専用手袋を除く
※2　手袋の厚み、材質によっては反応する場合があります。
※3　センサーにより対応できるものもあります。

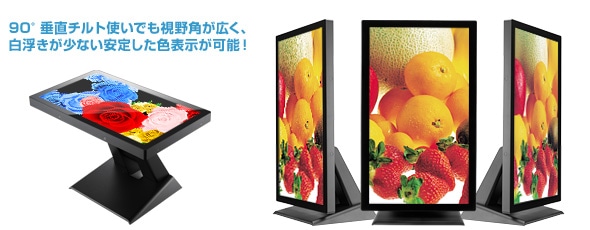

広視野角IPS方式パネル＋ホワイトLEDバックライト搭載

IPS（In-Plane-Switching）方式パネル採用により、色と明るさの変化やにじみが少なく疲れにくい安定した表示が可能なほか、色ムラの少ない鮮明で締まった画像表現が可能です。

また、縦型表示やワイドレンジスタンドを使っての90°垂直チルト使いでも視野角が広く、白浮きが少ない安定した色表示が可能です。

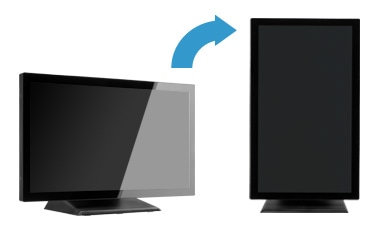

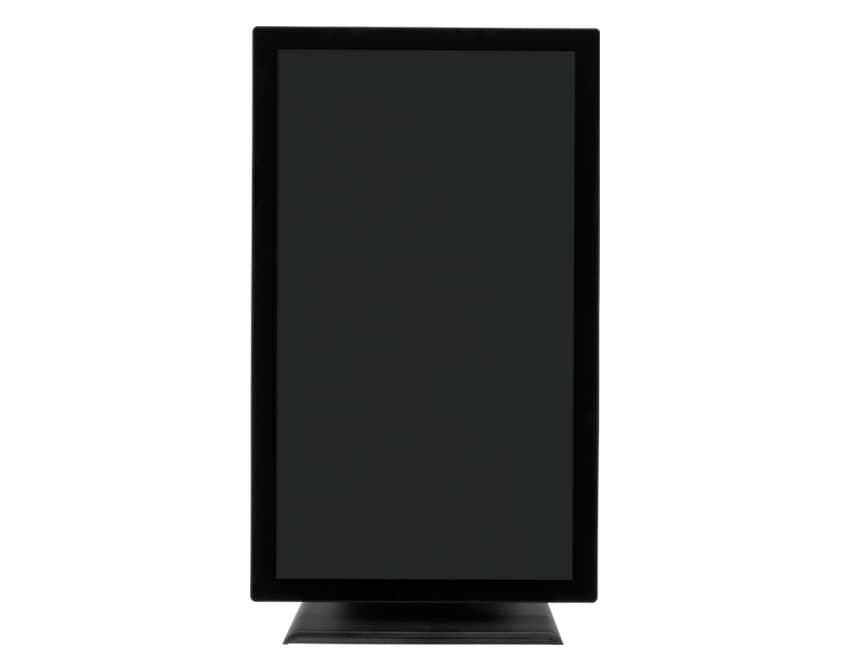

スタンドを付け替えて縦型表示も可能

縦表示用のVESA穴装備により、使用シーンに応じて縦型表示設置が可能となります。

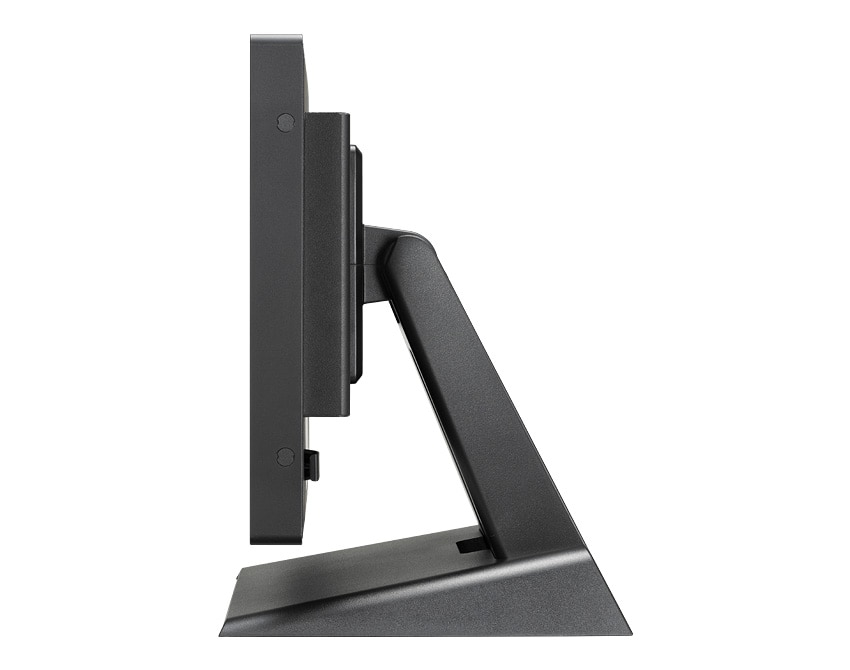

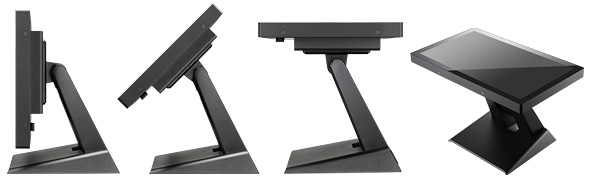

ワイドレンジスタンド搭載

さまざまな設置環境に合わせて角度調整が出来るワイドレンジ（-5～90度可変）チルトスタンドを採用しております。また重厚なスタンドによりタッチを押した時の不安定感を無くし、強度と安定性を向上しました。

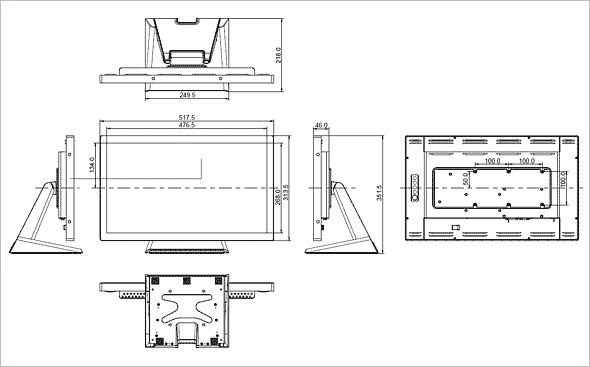

サイズ	型番	解像度	重量	サイズ(幅×高×奥）
21.5型	PLT2234MC-B1	1920ｘ1080	7.2kg	517.5×351.5×219.0mm

安心の3年保証

iiyama安心の3年間保証対象製品です。
通常1年間保証のところ、プラス2年の3年間保証製品になります。

※LCDパネル及びバックライトおよびアダプタは「1年間保証」となります。

IP54防塵・防滴規格対応

ディスプレイ本体のフロントベゼル正面は、IP54規格に適合しておりホコリや水の噴霧に対して強いデザイン設計となっております。医療環境や工場環境下等にも用途が広がります。

※屋外などで常時雨水等で常時水が掛かる環境下への設置はできませんのでご注意ください。

IP値とは？・・: International Protectionの略で、電気製品の筐体が、異物の侵入を防ぐ等級を表すものです。固体・液体の侵入物に対する保護の度合いが数字で表され、この数字を見れば製品の保護等級がすぐにわかるようになっています。等級は、IP54 のように表示され、IPは規格の種類、5は固体異物の侵入からの保護、4は液体の浸入に対する保護の等級を表しています。

第1 特性数字	保護等級（最初の数字）
第1 特性数字	説明	定義
X	保護等級規定なし	筺体のテスト未実施
0	保護なし	-
1	直径50mm以上の固体異物に対して保護されている	直径50mmの球体の物体プローブが完全に貫通してはならない
2	直径12.5mm以上の固体異物に対して保護されている	直径12.5mmの球体の物体プローブが完全に貫通してはならない
3	直径2.5mm以上の固体異物に対して保護されている	直径2.5mmの球体の物体プローブが完全に貫通してはならない
4	直径1.0mm以上の固体異物に対して保護されている	直径1.0mmの球体の物体プローブが完全に貫通してはならない
5	粉塵に対して保護されている	粉塵の侵入を完全に妨げないが、機器の適切な作動を妨げたり安全を損なう程の量の粉塵が貫通してはならない
6	防塵	粉塵の侵入が皆無

第2 特性数字	保護等級（最初の数字）
第2 特性数字	説明	定義
X	保護なし	-
0	保護なし	-
1	鉛直に落下する水滴に対して保護されている	鉛直に落下する水滴が有害な影響を及ぼしてはならない
2	エンクロージャを 15度まで傾斜させた場合に、鉛直に落下する水滴に対して保護されている	エンクロージャを鉛直の両側に15度まで傾斜させた場合に鉛直に落下する水滴が有害な影響を及ぼしてはならない
3	噴霧水に対して保護されている	鉛直の両側60度までの角度で噴霧した水が有害な影響を及ぼしてはならない
4	はねかけ水に対して保護されている	任意の角度からエンクロージャに対してはねかけた水が、有害な影響を及ぼしてはならない
5	噴射水に対して保護されている	任意の角度からエンクロージャに対して噴射した水が、有害な影響を及ぼしてはならない
6	強力噴射水に対して保護されている	任意の角度からエンクロージャに対して強力噴射した水が、有害な影響を及ぼしてはならない
7	水中への一時的投入に対して保護されている	標準化された圧力と時間の条件下でエンクロージャを水中へ一時的投入した場合に有害な影響を及ぼしてはならない
8	水中への連続投入に対して保護されている	製造者と使用者との間で合意された、数字7に対するものより厳しい条件下でエンクロージャを水中へ一時的投入した場合に有害な影響を及ぼしてはならない

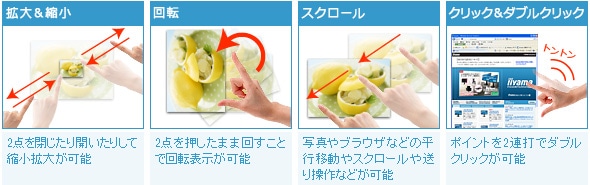

マルチタッチ機能対応

Windows®7のWindows Touchに対応だから同時に2本の指やペンなどで操作が可能。OSがWindows®7の場合は、わざわざタッチドライバをインストールしなくてもモニタ信号ケーブルとタッチ通信USBケーブルを接続するだけで、簡単にマルチタッチ機能が楽しめます。

（※Windows 8 タッチには対応しておりません。）

ベゼルフリーだから四隅部分へのタッチも簡単

画面の表面が真っ平らなベゼルフリータイプなので四隅部分のタッチ操作がしやすく、とても操作性が高く使いやすいです。また、画面表面のお手入れを容易に行うことができます。

また、表面硬度7Hの高硬度ガラス保護パネルにより耐久性や衝撃、傷に強くなっております。

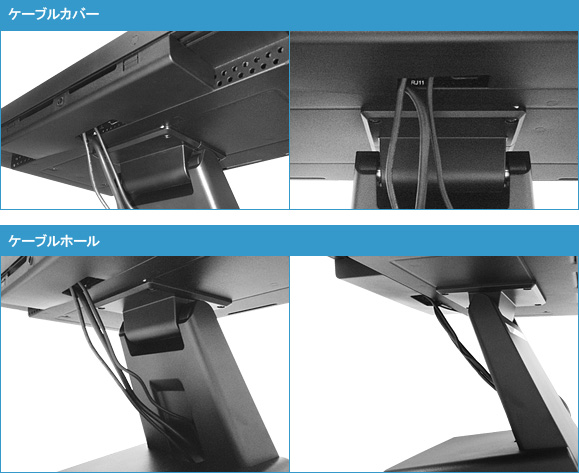

ケーブルカバーとホールで背面もすっきりきれい

背面端子部分にケーブルカバー（ネジ付）、スタンド背面下部分にはケーブルホールがあるので、お客様と対面式にご使用される場合でもすっきりきれいな環境提供が可能なほか、ケーブルカバーのネジ止めをすれば端子部分のいたずら抜き取り防止として、セキュリティーワイヤーの代用として活用が可能です。

また、組み込みなどでも内側でケーブル類がひとまとめに収納ができることによって、あらゆるケーブルとの交通整理がすっきりまとまり、組み込み内部のメンテナンス時などに作業効率アップが図れます。

いたずら防止に有効な電源・OSDメニューロック機能

メニューを表示していないときに電源スイッチとサイドにあるメニューボタンを同時に押すことにより電源スイッチON状態とOSDメニュー非表示状態をロックモードで設定できます。また、再度メニューボタン操作でタッチ機能のオン/オフを切り替える事も可能です。

受付用や組込み、生産ライン、検索端末等の装置で誤って電源OFFしたり、モニタの調整を変えてしまったりとさまざまな人が触れる環境で大変有効です。

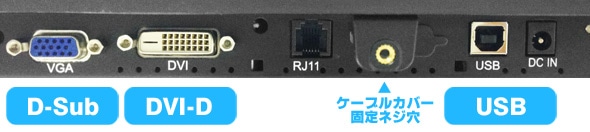

2系統コネクタ装備

	DVI-D端子、D-SUBの2系統入力を装備しておりさまざまな使用環境に適しております。また、信号ケーブル以外にタッチパネル通信用USBケーブルとオーディオケーブルが標準付属され充実しておりますので安心してご使用いただけます。

多彩な画質調整機能

液晶パネルの表示性能に加え、iiyama独自の多彩な画質調整機能を装備しました。
カラー調整：9300、6500、5500、7500モードの色温度などを予めプリセットしておりますので簡単にご希望の調整ができます。また、ユーザー様側でRGBのカスタム調整も可能です。ご使用用途に応じた色調整が幅広く可能です。

カラー調整
9300	やや青みがかった白
7500	やや黄みがかった白
6500	やや赤みがかった白
5500	やや緑みがかった白
ユーザー	赤	弱すぎる⇒＋強すぎる⇒－
	緑
	青

タッチパネルドライバはWindowsR7、Macにもサポート
Windows® XP、Vista、7、Mac OS9、OSX にタッチドライバが対応しております。 Windows®7は、Windows Touchドライバ対応となります。　Windows 8タッチには対応しておりません。）

2面マルチ画面表示

【Win7の場合】
　→ マルチタッチ　デュアルモニタ表示タッチ設定
【それ以外】
　→ 2面マルチ画面表示（StrechMode）時の「Touch Kit」タッチパネル設定方法
　→ ATI　FireGL時の設定方法見本

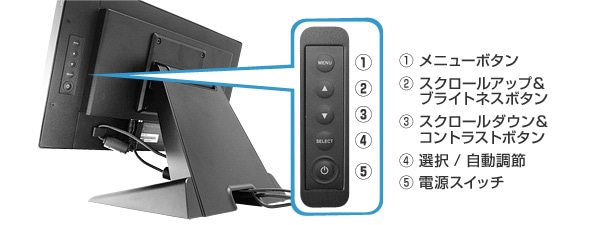

サイドメニューボタン

対応信号タイミング

ビデオモード		－	水平周波数 (kHz)	垂直周波数 (Hz)	ドットクロック (MHz)
VESA	VGA	640×480	31.469	59.940	25.175
			37.500	75.000	31.500
			37.860	72.809	31.500
	SVGA	800×600	35.156	56.250	36.000
			37.879	60.317	40.000
			46.875	75.000	49.500
			48.077	72.188	50.000
	XGA	1024×768	48.363	60.004	65.000
			56.476	70.069	75.000
			60.023	75.029	78.750
	SXGA	1280×1024	63.891	60.020	108.000
	SXGA	1280×1024	79.976	75.025	135.000
	WXGA＋	1440×900	55.935	59.887	106.500
	WSXGA＋	1680×1050	65.290	59.954	146.250
	FullHD	1920×1080	67.500	60.000	148.500
